Wechselstromgekoppeltes vs. gleichstromgekoppeltes PV-Energiespeichersystem – Wie wählt man das richtige für ein Solarkraftwerk?

Da die Rentabilität von Projekten zunehmend von der Energieverschiebung abhängt – der Speicherung von tagsüber erzeugtem Solarstrom für den Verbrauch zu Spitzenpreisen am Abend – ist der Einsatz von Batteriespeichern nicht mehr optional.

Eine weitere praktische Herausforderung für viele Solarprojekte ist die begrenzte Netzanschlusskapazität. Bei der Modernisierung bestehender PV-Anlagen hoffen die Projektentwickler, dass Solaranlagen und Batteriespeicher die Netzanschlusskapazität gemeinsam nutzen können, um die vorhandene Infrastruktur optimal auszulasten.

Unter diesen Umständen stellt sich eine wichtige Konstruktionsentscheidung: Sollte man eine AC-gekoppelte oder eine DC-gekoppelte Solarenergiespeicheranlage bauen?

1. Was sind AC-gekoppelte und DC-gekoppelte Solarspeicherlösungen?

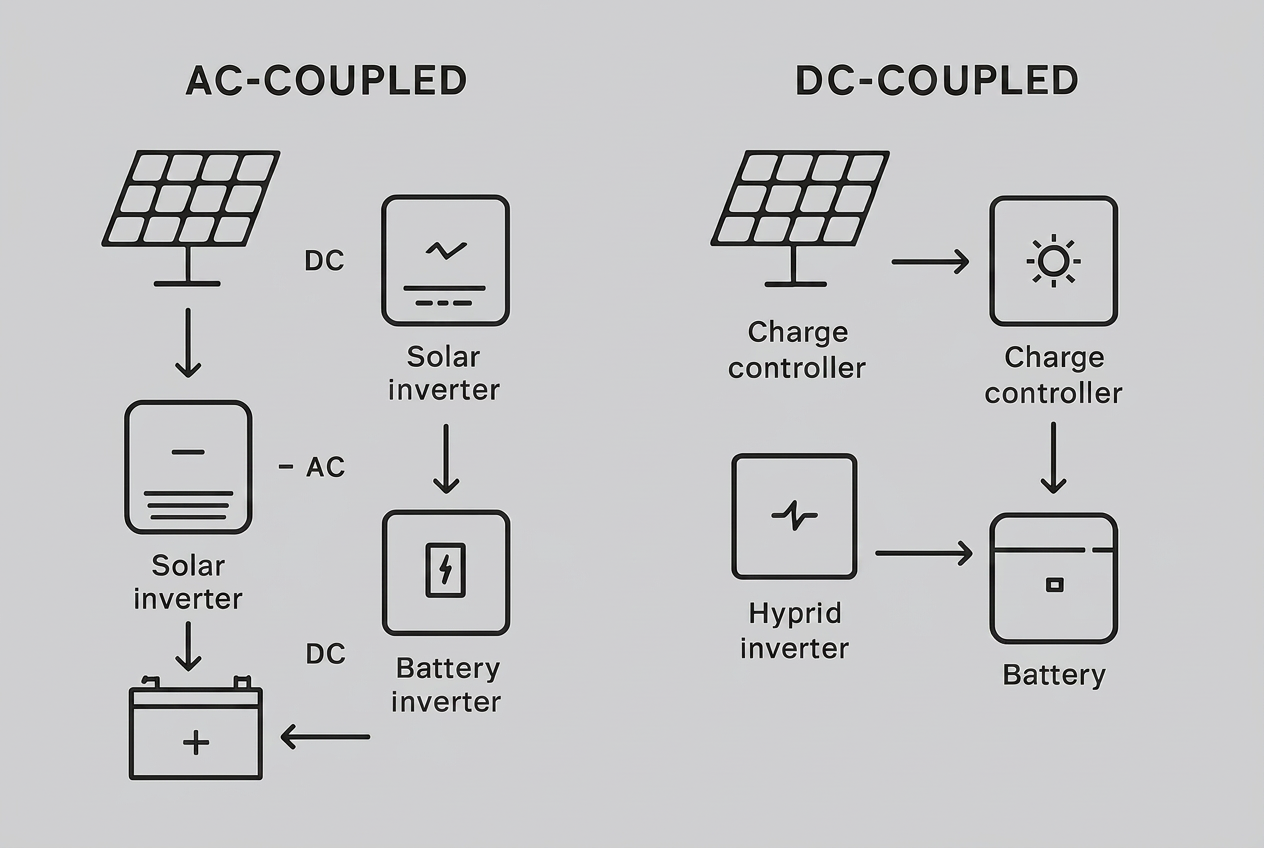

Der wesentliche Unterschied zwischen AC-gekoppelten und DC-gekoppelten Systemen liegt darin, wo Solarenergie und Batterieenergie innerhalb des Systems zusammenlaufen.

1.1 Wechselstromgekoppelte Solarenergiespeicherung

Die AC-gekoppelte Lösung ist seit langem die gängigste Wahl für großtechnische Anwendungen. Freiflächen-SolarkraftwerkeIn einem AC-gekoppelten System arbeiten Solarmodule und Batteriespeicher als zwei unabhängige Systeme. Die Solarmodule sind mit netzgekoppelten Wechselrichtern verbunden, die den Gleichstrom in Wechselstrom umwandeln. Die Energiespeicherbatterien sind hingegen an ein separates System angeschlossen. Leistungsumwandlungssystem (PCS)Die beiden unabhängigen Energiezweige laufen auf der Wechselstromseite zusammen, bevor sie einen gemeinsamen Netzanschluss erhalten.

Energiespeicher können als eigenständige Anlage eingeplant werden, was eine enorme Flexibilität für komplexe Kraftwerke mit mehreren Energiequellen und Nachrüstungsprojekte auf bestehenden Solarparks ermöglicht.

1.2 Gleichstromgekoppelte Solarenergiespeicherung

Bei DC-gekoppelten Lösungen treffen Solarmodule und Lithiumbatterien auf der DC-Seite aufeinander. Der solare Gleichstrom fließt in einen Hybrid-Wechselrichter, der sowohl die Solarstromversorgung als auch das Laden und Entladen der Batterie steuert. Ein einziger Wechselrichter übernimmt die DC/AC-Wandlung für PV-Anlage und Batterie, bevor der Strom ins Netz eingespeist wird.

Es gibt kein separates, unabhängiges PCS für die Batteriebank, was eine kompaktere Systemanordnung ermöglicht und DC-gekoppelte Systeme für den Wohnbereich beliebt macht. Gewerbliche Photovoltaik-Speichersysteme auf Dächern.

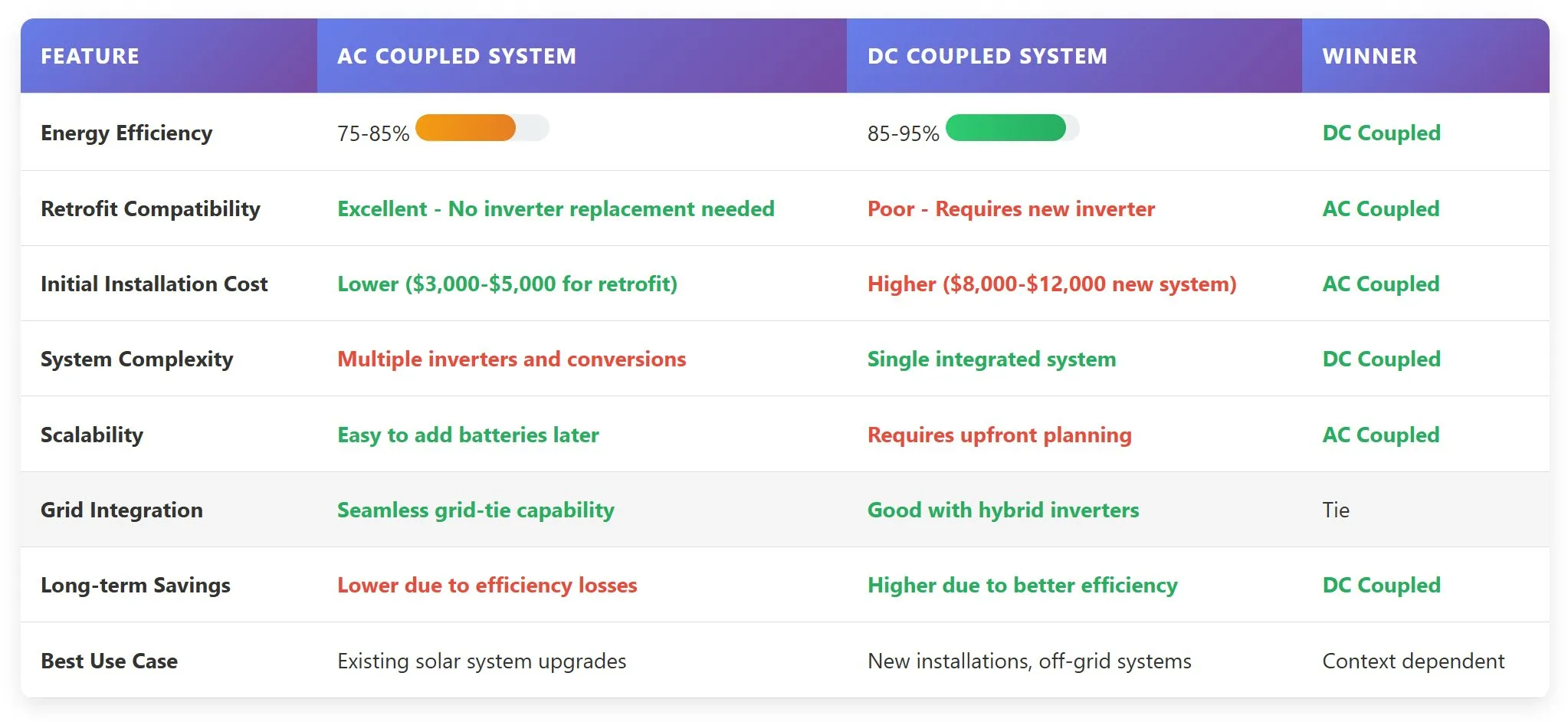

2. Hauptvorteile und Einschränkungen zweier Speicherkonfigurationen

2.1 Netzgekoppeltes System: Vor- und Nachteile

Vorteile

1) Ideal zur Nachrüstung bestehender Solaranlagen. An den vorhandenen Solarwechselrichtern sind keine Änderungen erforderlich; es werden lediglich Batterieschränke und unabhängige Stromverteiler (PCS) hinzugefügt.

2) Hohe operative Flexibilität. Das Energiespeichersystem kann ohne die PV-Anlage betrieben werden und unterstützt eigenständig die Spitzenlastabdeckung, die Notstromversorgung und die Frequenzregelung.

3) Einfache Kapazitätserweiterung. Solarkapazität und Batteriespeicherkapazität können unabhängig voneinander erweitert werden, ohne sich gegenseitig zu beeinträchtigen.

Nachteile

1) Zusätzliche Leistungsumwandlungsverluste. Die Energie durchläuft beim Laden und Entladen zwei AC/DC-Umwandlungszyklen, was zu einem etwas geringeren Gesamtwirkungsgrad führt.

2) Höhere Anfangsinvestitionen für Systeme mit hoher Kapazität, da separate PCS-Geräte für das Batteriesystem benötigt werden.

2.2 Gleichstromgekoppelte PV-Speicher: Vor- und Nachteile

Vorteile

1) Höhere Energieeffizienz. Solar-Gleichstrom kann Batterien direkt laden, wodurch redundante Wechselstrom-Gleichstrom-Umwandlungsverluste vermieden werden.

2) Vereinfachte Systemstruktur. Es werden ausschließlich Hybrid-Wechselrichter verwendet, wodurch die Anzahl der elektrischen Geräte reduziert und Platz gespart wird – ideal insbesondere für begrenzte Dachflächen.

3) Niedrigere Ausrüstungskosten für neue kleine bis mittlere Solarspeicherprojekte.

Nachteile

1) Nicht geeignet für die meisten Nachrüstungen bestehender Solaranlagen. In der Regel müssen die originalen Standard-Solarwechselrichter durch Hybridwechselrichter ersetzt werden.

2) Eingeschränkte Erweiterungsflexibilität. Die Größe der PV-Anlage und die Batteriekapazität sind durch die Nennleistung der Hybridwechselrichter begrenzt.

3. Wie man zwischen AC-gekoppelter und DC-gekoppelter PV-Energiespeicherung wählt.

Nachdem Sie deren Eigenschaften verstanden haben, können Sie die für Ihren Projekttyp geeignete Architektur auswählen.

3.1 Wählen Sie die AC-gekoppelte Lösung, wenn Sie eine der folgenden Bedingungen erfüllen:

Sie planen, ein bereits betriebsbereites Solarkraftwerk um einen Energiespeicher zu erweitern;

--Das Projekt erfordert eine flexible und unabhängige Einsatzplanung der Batteriespeicher für netzabhängige Hilfsdienste;

--Sie entwickeln großflächige, bodenmontierte Solarparks, mittlere und Hochspannungskraftwerke;

--Sie planen, die Solarkapazität oder die Batteriekapazität in der Zukunft zu unterschiedlichen Zeitpunkten auszubauen.

3.2 Wählen Sie eine DC-gekoppelte Lösung, wenn Sie eine der folgenden Bedingungen erfüllen:

--Es handelt sich um ein brandneues Dachsolar- und Speicherprojekt für Privathaushalte, kleine Fabriken und Gewerbegebäude;

--Die Maximierung der Energieeffizienz hat für Sie höchste Priorität;

--Der Installationsraum ist begrenzt, und Sie möchten die Anzahl der elektrischen Geräte vor Ort minimieren;

--Ihr Projekt erfordert keinen häufigen unabhängigen netzunabhängigen oder netzgekoppelten Betrieb des Batteriesystems.

4. Zusammenfassung

Es gibt keine allgemeingültige „bessere“ Lösung zwischen AC- und DC-gekoppelten Solarenergiespeichersystemen. Die optimale Auslegung hängt vollständig davon ab, ob es sich um einen Neubau oder eine Sanierung handelt, von der Projektgröße, dem verfügbaren Platz und den langfristigen Betriebszielen.

Für bestehende Solaranlagen, die mit Leistungskürzungen konfrontiert sind, bleibt die AC-gekoppelte Speicherung die praktischste und flexibelste Modernisierungsmöglichkeit.

Bei neu errichteten kleinen und mittleren Photovoltaik-Speicherprojekten auf Dächern kann ein gut konzipiertes DC-gekoppeltes System eine bessere Energieeffizienz und ein besseres Kosten-Nutzen-Verhältnis bieten.

Wenn Sie sich immer noch nicht sicher sind, welche Konfiguration zu Ihrem Solarkraftwerk passt, Willkommen bei uns! Unser professionelles Ingenieurteam kann Ihnen maßgeschneiderte AC/DC-gekoppelte Solarspeicherlösungen anbieten, die auf Ihre Standortbedingungen zugeschnitten sind.

Fragen und Antworten

1. Kann ich AC-gekoppelte und DC-gekoppelte Speicher auf demselben PV-Standort kombinieren?

Dies wird für Standardprojekte nur selten empfohlen. Gemischte Topologien führen zu einer komplexen Energiemanagementlogik in Ihrem Energiemanagementsystem und erhöhen die Risiken der Steuerungskoordination.

Wenn Sie eine schrittweise Erweiterung planen – beispielsweise die Hinzufügung eines Speichers zu einem bestehenden DC-gekoppelten Dachspeichersystem zu einem späteren Zeitpunkt – ist ein unabhängiges AC-gekoppeltes Batteriespeichersystem in der Regel die wartungsfreundlichere Wahl.

Die meisten Energieversorger und Gewerbeentwickler setzen auf eine einheitliche Topologie, um Betrieb und Wartung zu vereinfachen.

2: Welche Topologie bietet im tatsächlichen Betrieb eine höhere Effizienz?

Unter idealen Eigenverbrauchsbedingungen für neu errichtete Dachklimaanlagen erreichen DC-gekoppelte Anlagen im Allgemeinen einen höheren Wirkungsgrad, da eine AC-DC-Wandlung entfällt.

Allerdings erleidet das AC-gekoppelte BESS einen geringeren Effizienzverlust, wenn das Speichersystem häufig ohne PV-Erzeugung läuft.

Entscheidend sind die Standortlastprofile und Betriebsmodi, nicht die Topologie allein.

3: Ist ein AC-gekoppeltes System im langfristigen Betrieb teurer als ein DC-gekoppeltes System?

Bei Neubauprojekten mit Solaranlage und Batteriespeicher reduziert die DC-gekoppelte Architektur die Umwandlungsverluste und führt zu höheren langfristigen Energieeinsparungen.

Bei der Nachrüstung bestehender, in Betrieb befindlicher Photovoltaikanlagen erfordert die Umstellung auf DC-gekoppelte Wechselrichter den Austausch aller ursprünglichen Solarwechselrichter. Die hohen anfänglichen Umstellungskosten übersteigen oft die Effizienzgewinne über viele Jahre.

In diesem Szenario bietet eine gut konzipierte AC-gekoppelte Lösung über den gesamten Projektlebenszyklus hinweg eine bessere Gesamtwirtschaftlichkeit.
