Unterschiede zwischen PCS- und Hybrid-Wechselrichtern

Die grundlegende Verbindung zwischen PCS (Leistungsumwandlungssystemen) und Hybridwechselrichtern (Hybridwechselrichtern) beruht auf ihrer technischen Gemeinsamkeit. Ihre wesentlichen Unterschiede liegen jedoch in der funktionalen Positionierung, den Anwendungsszenarien und der Leistungsanpassung. Hybrid-Wechselrichter Sie können als miniaturisierte und hochintegrierte Folgeprodukte von PCS betrachtet werden, die speziell für Photovoltaik-Energiespeicherszenarien in Privathaushalten entwickelt wurden. Im Gegensatz dazu ist ein PCS ein professionelles Kerngerät mit umfassenden Leistungswandlungs- und Systemsteuerungsfunktionen, das besser für die technischen Anforderungen mittelgroßer und großer Energiespeicherprojekte geeignet ist.

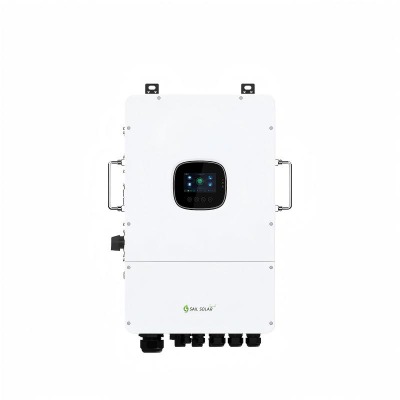

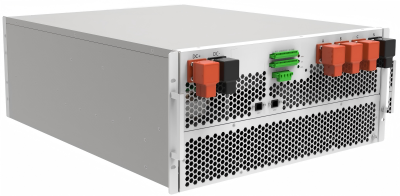

Hybrid-Wechselrichter	PCS

Beide Systeme nutzen bidirektionale Wechselrichtertechnologie zur bidirektionalen Umwandlung von Gleich- und Wechselstrom und verfügen über Basisfunktionen wie Batterielade- und -entlademanagement, Laststromversorgung und Netzinteraktion. Sie unterscheiden sich jedoch deutlich hinsichtlich Funktionsumfang, struktureller Komplexität und Anwendungsbereich.

Hinsichtlich des Funktionsumfangs ist die Kernpositionierung von PCS die des „Energiezentrums“ des Energiespeichersystems, mit einer Tiefe und Breite der funktionalen Abdeckung, die die von Hybridwechselrichtern weit übertrifft: Neben der grundlegenden bidirektionalen Energieumwandlung verfügt das PCS über umfassende Netzunterstützungsfunktionen, die fortschrittliche Netzinteraktionsfunktionen wie Frequenzregelung, Spannungsregelung und Blindleistungskompensation ermöglichen. Es unterstützt das nahtlose Umschalten zwischen Mikronetzen und Inselsystemen und kann durch die Parallelschaltung mehrerer Einheiten den Erweiterungsbedarf großer Energiespeichersysteme decken. Gleichzeitig muss das PCS eng mit dem Energiemanagementsystem (EMS) zusammenarbeiten, um komplexe Vorgänge wie intelligente Zeitplanung und Optimierung der Lade-/Entladestrategien durchzuführen. Es muss außerdem mit umfassenden Schutzmechanismen wie Überspannungs-, Überstrom-, Übertemperatur- und Inselbetriebsschutz ausgestattet sein, um einen stabilen Systembetrieb unter komplexen Bedingungen zu gewährleisten. Im Gegensatz dazu konzentrieren sich Hybridwechselrichter stärker auf die Kernanforderungen von Wohngebäuden, wobei die Photovoltaik-MPPT (Maximum Power Point Tracking) eine ihrer Kernfunktionen darstellt. Sie integrieren die grundlegende bidirektionale Wechselrichtertechnologie, die Batterielade-/Entladesteuerung, die Laststromversorgung und die Möglichkeit zum Umschalten zwischen netzgekoppelten und netzunabhängigen Systemen. Ausgestattet mit lediglich grundlegenden Batteriemanagementmodulen (wie SOC-Überwachung und Lade-/Entladeschwellensteuerung) können sie grundlegende Energiemanagementanforderungen wie die Arbitrage von Strompreisen in Spitzen- und Talzeiten sowie die Notstromversorgung erfüllen, ohne dass komplexe Netzunterstützungs- und Systemkoordinierungsfunktionen erforderlich sind.

Hinsichtlich Struktur und Komplexität konzentriert sich das Kerndesign von Photovoltaik-Systemen (PCS) auf Modularität und Skalierbarkeit. Typischerweise bestehen sie aus unabhängigen Einheiten wie einem bidirektionalen Wechselrichtermodul, einer zentralen Steuereinheit, einer BMS-Schnittstelle (Batteriemanagementsystem), einem EMS-Kommunikationsmodul und Filterschaltungen. Dies ermöglicht eine flexible Erweiterung und Konfiguration je nach Projektgröße. Hybrid-Wechselrichter hingegen sind auf hohe Integration ausgelegt und integrieren Kernkomponenten wie den Photovoltaik-Controller, den bidirektionalen Wechselrichter, die Lademanagementeinheit und Schutzschaltungen in einem einzigen Gerät. Sie zeichnen sich durch ihre kompakte Größe und einfache Installation aus, die keine komplexe Systemkonfiguration erfordert. Dadurch eignen sie sich besonders für den Einsatz in Wohngebäuden und kleineren Anlagen.

Im Hinblick auf Anwendungsszenarien sind PCS (Power-Converter) hauptsächlich für mittlere bis große Projekte wie gewerbliche und industrielle Energiespeicher, netzseitige Energiespeicher, Mikronetzprojekte, große Photovoltaik-Kraftwerke und netzunabhängige Stromerzeugungssysteme auf Inseln/in abgelegenen Gebieten konzipiert. Ihre Nennleistung reicht typischerweise von einigen zehn Kilowatt bis zu Megawatt und ist auf Hochvolt-Batteriepacks mit Spannungen von mehreren hundert bis tausend Volt (typischerweise 300–1500 V) ausgelegt. Sie bieten eine hohe Regelgenauigkeit und unterstützen verschiedene flexible Regelmodi wie Konstantleistung, Konstantspannung und Konstantstrom mit einem Wirkungsgrad von über 97 % (Standardwert für große PCS-Produkte). Hybrid-Wechselrichter hingegen konzentrieren sich auf Photovoltaik-Energiespeichersysteme für Privathaushalte, kleine gewerbliche Photovoltaik-Energiespeicher, Notstromversorgung für Privathaushalte und autarke Photovoltaikanlagen im ländlichen Raum. Ihre Ausgangsleistung liegt meist im Bereich von einigen Kilowatt bis zu einigen zehn Kilowatt und ist auf Nieder- oder Mittelvolt-Batteriepacks wie 48 V/120 V/240 V ausgelegt. Bei Photovoltaikanlagen, deren MPPT-Tracking-Genauigkeit der wichtigste Leistungsindikator ist, liegt ihr Wirkungsgrad im Allgemeinen zwischen 95 % und 97 %, was ein ausgewogenes Verhältnis zwischen Geräteintegration, Installationsfreundlichkeit und Kostenkontrolle unterstreicht.

Zusammenfassend lassen sich die Hauptunterschiede zwischen PCS- und Hybridwechselrichtern in ihrem Funktionsumfang und ihren Anwendungsbereichen zusammenfassen: PCS-Wechselrichter konzentrieren sich auf die Netzinteraktion und die Systemsteuerung und streben hohe Leistung, hohe Skalierbarkeit und umfassende Netzstützungsfunktionen an. Hybridwechselrichter hingegen priorisieren die Photovoltaiknutzung und die lokale Lastversorgung und zielen auf hohe Integration, einfache Installation und grundlegende Energiemanagementfunktionen ab. Bei der praktischen Auswahl ist eine umfassende Beurteilung anhand von Kernfaktoren wie Projektgröße, funktionalen Anforderungen, Spannungsebene und Budgetkontrolle erforderlich, um sicherzustellen, dass die Geräte optimal auf den Anwendungsbereich abgestimmt sind und die Systemeffizienz maximiert wird.
