Anwendung

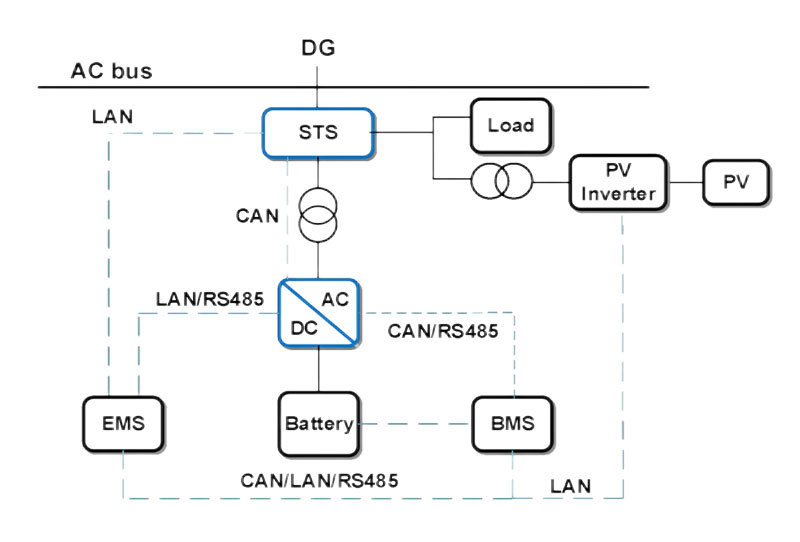

Einführung in das elektrische Funktionsdiagramm des Systems   Dieses Diagramm veranschaulicht ein verbessertes Energiemanagementsystem, das Folgendes umfasst: DG (Dieselgenerator) zur zusätzlichen Stromversorgung.   AC-Bus: Dient als zentrale Schaltstelle für die Verteilung von Wechselstrom im gesamten Mikronetz und verbindet wichtige Komponenten wie das Netz, die Last und den statischen Transferschalter (STS), um einen reibungslosen Stromfluss zu gewährleisten. STS (Statischer Transferschalter): Eine entscheidende Komponente, die den nahtlosen Übergang zwischen verschiedenen Energiequellen, einschließlich des Dieselgenerators (DG) und des PV- + Batteriespeichersystems, steuert und so eine zuverlässige Stromversorgung der Last gewährleistet. PV-Wechselrichter: Wandelt den von den Photovoltaikmodulen erzeugten Gleichstrom (DC) in Wechselstrom (AC) um, der von der Last genutzt oder zur Verteilung in den Wechselstrombus eingespeist werden kann. Batteriespeicher: Speichert überschüssige Energie, die vom PV-System erzeugt wird, und stellt gespeicherte Energie in Zeiten geringer Solarstromerzeugung oder hoher Nachfrage zur Verfügung, wodurch dazu beigetragen wird, Energieangebot und -nachfrage auszugleichen. Dieselgenerator (DG): Dient als Notstromquelle, wenn andere Quellen (wie die PV-Anlage oder die Batterie) nicht ausreichen, und gewährleistet so eine kontinuierliche Stromversorgung des Netzes oder der Last. Netzanschluss: Stellt eine Verbindung zum öffentlichen Stromnetz her und ermöglicht es dem Mikronetz, je nach Bedarf Strom zu importieren oder zu exportieren, wodurch die Stabilität und Zuverlässigkeit der Stromversorgung gewährleistet wird. EMS (Energiemanagementsystem): Überwacht und optimiert die Leistung des Mikronetzes und steuert den Stromfluss zwischen PV-Anlage, Speicher, Dieselgenerator und Verbrauchern auf Basis von Energieverfügbarkeit und -bedarf. Kommunikationsschnittstellen (CAN/LAN/RS485): Die Datenkommunikation zwischen den verschiedenen Systemkomponenten wird erleichtert, um eine koordinierte und effiziente Steuerung des Mikronetzbetriebs durch das Energiemanagementsystem zu ermöglichen. Diese Beschreibung erfasst die Schlüsselelemente des Systems, erläutert deren Rollen und wie sie zusammenarbeiten, um eine zuverlässige und effiziente Stromverteilung im Mikronetz zu gewährleisten. Erweiterte Anwendungshinweise Dieses Diagramm veranschaulicht die Integration von Photovoltaik-Energiespeichern, Dieselgeneratoren und dem Stromnetz zu einem zuverlässigen Mikronetzsystem. Anwendungsbeispiele sind:   Bildung von Mikronetzen in abgelegenen Gebieten: Durch die Kopplung von PV-Energiespeichern und Dieselgeneratoren entsteht ein stabiles Mikronetz, das in der Lage ist, Strom in Regionen mit eingeschränktem oder gar keinem Netzzugang bereitzustellen. Notstromversorgung: Dieselgeneratoren dienen als sekundäre Notstromversorgung, wenn die PV-Energie und die Batteriereserven nicht ausreichen, und gewährleisten so eine kontinuierliche Stromversorgung während längerer Perioden geringer Solarstromerzeugung. Austausch von Dieselgeneratoren: Mit der Zeit verringert die Speicherung von PV-Energie die Abhängigkeit von Dieselgeneratoren, wodurch die Betriebskosten und die Umweltbelastung sinken. Verbesserte Lastversorgung: Das System gewährleistet eine effiziente Stromverteilung an die angeschlossenen Verbraucher durch den Ausgleich von PV-Energie, gespeicherter Energie und Dieselstrom. Flexibles Energiemanagement: Echtzeit-Energiemanagementsysteme (EMS) optimieren die Nutzung erneuerbarer und gespeicherter Energie und reduzieren gleichzeitig die Betriebszeit von Dieselgeneratoren. Für weitere Informationen hinterlassen Sie einfach Ihre E-Mail-Adresse und Telefonnummer und fordern Sie ein Angebot an. Unser professionelles Technikerteam bietet Ihnen eine Komplettlösung für Ihre Energiespeicherung! Jetzt kostenloses Angebot anfordern!

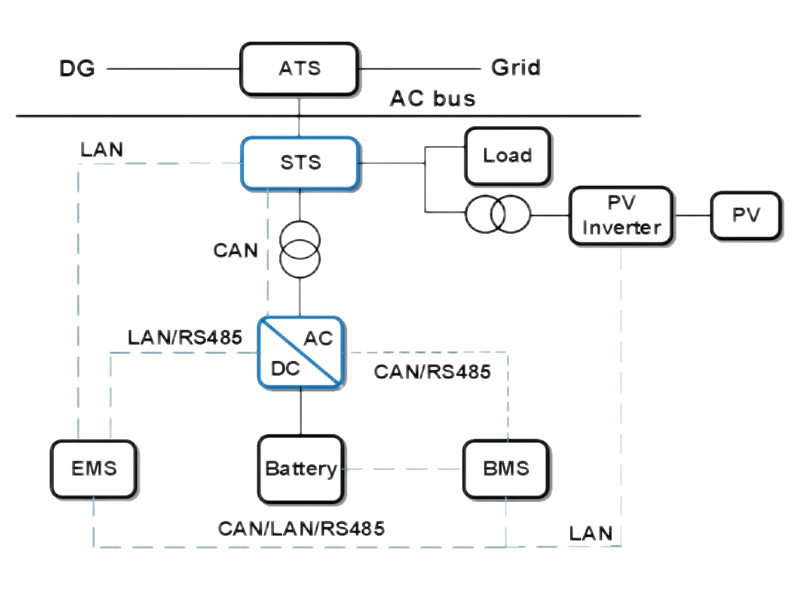

Einführung in das elektrische Funktionsdiagramm des Systems Dieses elektrische Funktionsdiagramm stellt ein hybrides Energiesystem dar, das Photovoltaik (PV), Energiespeichersysteme (ESS) und Dieselgeneratoren (DG) zu einem Mikronetz kombiniert. Die Systemarchitektur und die wichtigsten Komponenten funktionieren wie folgt: AC-Bus : Die zentrale Schaltstelle für die Stromverteilung im Mikronetz, die alle wichtigen Komponenten miteinander verbindet, einschließlich PV-Wechselrichter, Batterie, Dieselgenerator und Verbraucher. STS (Statischer Transferschalter) : Ein Schlüsselgerät, das nahtlos zwischen verschiedenen Stromquellen (z. B. Dieselgenerator und PV+Speichersystem) umschaltet, um eine unterbrechungsfreie Stromversorgung zu gewährleisten. PV-Wechselrichter : Wandelt den von den Photovoltaikmodulen erzeugten Gleichstrom in Wechselstrom um, der von den Verbrauchern genutzt oder in den Wechselstrombus eingespeist werden kann. Batteriespeicher : Speichert überschüssige Energie, die tagsüber von PV-Anlagen erzeugt wird, und liefert Strom in Zeiten geringer Solarstromerzeugung oder bei Spitzenbedarf. Dieselgenerator (DG) : Dient als Notstromversorgung und springt ein, wenn die erneuerbare und gespeicherte Energie nicht ausreicht, um den Lastbedarf zu decken. EMS (Energiemanagementsystem) : Optimiert den Betrieb des Mikronetzes durch Steuerung des Leistungsflusses zwischen PV-Anlage, Speicher und Dieselgenerator auf Basis von Bedarf und Energieverfügbarkeit. Kommunikationsschnittstellen (CAN/LAN/RS485) : Ermöglicht die Datenkommunikation zwischen den Komponenten und gewährleistet so einen koordinierten und effizienten Betrieb des Mikronetzes. Lastanschluss : Bezeichnet die Geräte und Anlagen, die Strom aus dem Mikronetz beziehen, wozu beispielsweise Haushalte, Unternehmen oder Industrieanlagen gehören können. Dieses System bietet eine robuste, zuverlässige und nachhaltige Energielösung, insbesondere in Gebieten mit eingeschränktem Netzzugang oder unzuverlässiger Stromversorgung. Erweiterte Anwendungshinweise Dieses Diagramm veranschaulicht die Integration von Photovoltaik-Energiespeichern, Dieselgeneratoren und dem Stromnetz zu einem zuverlässigen Mikronetzsystem. Anwendungsbeispiele sind: Bildung von Mikronetzen in abgelegenen Gebieten : Durch die Kopplung von PV-Energiespeichern und Dieselgeneratoren entsteht ein stabiles Mikronetz, das in der Lage ist, Strom in Regionen mit eingeschränktem oder gar keinem Netzzugang bereitzustellen. Notstromversorgung : Dieselgeneratoren dienen als sekundäre Notstromversorgung, wenn die PV-Energie und die Batteriereserven nicht ausreichen, und gewährleisten so eine kontinuierliche Stromversorgung während längerer Perioden geringer Solarstromerzeugung. Dieselgenerator-Ersatz : Mit der Zeit verringert die Speicherung von PV-Energie die Abhängigkeit von Dieselgeneratoren, wodurch die Betriebskosten und die Umweltbelastung sinken. Verbesserte Lastversorgung : Das System gewährleistet eine effiziente Stromverteilung an die angeschlossenen Verbraucher durch den Ausgleich von PV-Energie, gespeicherter Energie und Dieselstrom. Flexibles Energiemanagement : Echtzeit-Energiemanagementsysteme (EMS) optimieren die Nutzung erneuerbarer und gespeicherter Energie und reduzieren gleichzeitig die Betriebszeit von Dieselgeneratoren. Für weitere Informationen hinterlassen Sie einfach Ihre E-Mail-Adresse und Telefonnummer und fordern Sie ein Angebot an. Unser professionelles Technikerteam bietet Ihnen eine Komplettlösung für Ihre Energiespeicherung! Jetzt kostenloses Angebot anfordern!

Wechselstrom gekoppelt mit PV-Anlagen oder anderen Energiequellen zusammen mit dem Stromnetz, hauptsächlich zur Maximierung der Eigenerzeugung und zur Vermeidung von Netzentnahme. System O Operation L Logik: Photovoltaik (PV) Funktionsprinzip Wann PV-Leistung ist Bei ausreichendem Sonnenschein wandelt der Photovoltaik-Wechselrichter die Sonnenenergie in Gleichstrom um, der dann durch Wechselstromkopplung in Wechselstrom umgewandelt wird, um die Last zu versorgen. Die W Bei geringer Nachfrage kann der überschüssige Strom, falls die Photovoltaik-Stromerzeugung den aktuellen Lastbedarf übersteigt, in der Batterie gespeichert oder ins Netz zurückgespeist werden. Energieerzeugung und -übertragung: Photovoltaikmodule erzeugen bei Sonneneinstrahlung Gleichstrom (DC). Dieser Gleichstrom wird anschließend mittels eines Wechselrichters in Wechselstrom (AC) umgewandelt und in das Stromnetz eingespeist. Bei ausreichendem Sonnenlicht übersteigt die PV-Produktionskapazität den Strombedarf, und der Überschussstrom wird in das Stromnetz eingespeist. Teilnahme an der Spitzenlastkappung und Lastlückenfüllung: In Zeiten geringer Netzauslastung (Lastlücken) kann überschüssiger Strom, sofern die PV-Erzeugungskapazität den aktuellen Strombedarf übersteigt, im Energiespeichersystem gespeichert werden, um die Lastlücken zu füllen. In Zeiten hoher Last (Spitzenlasten) kann der Energiespeicher, sofern er über ausreichend Strom verfügt und die PV-Anlage die Spitzenlast nicht allein decken kann, überschüssigen Strom abgeben. Dieser speist, zusammen mit der Leistung der PV-Anlage, Strom ins Netz ein und trägt so zur Spitzenlastkappung bei. Batterie Funktionsprinzip T Das Batteriespeichersystem ist ein Schlüsselelement zur Spitzenlastkappung und zum Ausgleich von Lasttälern. Es kann Strom speichern und zu unterschiedlichen Zeitpunkten abgeben, um die Netzlast zu glätten. Das Batteriespeichersystem kann in Zeiten niedriger Strompreise aufgeladen werden, um Strom zu speichern, und in Zeiten hoher Strompreise entladen werden, um die Nutzer oder das Stromnetz mit Strom zu versorgen. Lademodus: Bei geringer Nachfrage, niedrigem Strompreis und ausreichender Netzversorgung wird die Batterie aus dem Stromnetz oder aus dezentralen Stromquellen geladen. Entlademodus: Bei hohem Strombedarf entlädt sich die Batterie ins Netz oder direkt an die Last, um die Belastung des Netzes zu reduzieren und zum Ausgleich von Angebot und Nachfrage beizutragen. Ladevorgang (Talfüllung): Bei geringer Netzlast lädt der überschüssige Strom aus dem Netz die Batterie über das Batteriemanagementsystem (BMS). Das BMS steuert die Ladeeinrichtung, um die Batterie mit der optimalen Spannung und Stromstärke zu laden und elektrische Energie in chemische Energie zur Speicherung umzuwandeln. Dadurch wird die Batterie „Talfüllung“ erreicht. Entladevorgang (Spitzenlastkappung): Wenn das Stromnetz eine Spitzenlastkappung benötigt, empfängt das Batteriemanagementsystem (BMS) ein Entladesignal und steuert die Batterie, um die gespeicherte chemische Energie als elektrische Energie ins Netz zurückzuspeisen. Dies trägt dazu bei, den hohen Bedarf während der Spitzenzeiten zu decken und somit die Spitzenlast zu decken. Während der Entladung kehren sich die internen chemischen Reaktionen der Batterie um, und der Ausgangsstrom sowie die Ausgangsspannung werden so geregelt, dass sie den Anforderungen des Stromnetzes entsprechen. Netz Funktionsprinzip Für das Stromnetz können Lastschwankungen reduziert werden, indem während der Schwachlastzeiten geladen und während der Spitzenlastzeiten entladen wird. Überwachung und Signalübertragung: Das Stromnetz ist mit verschiedenen Überwachungsgeräten wie intelligenten Zählern und Sensoren ausgestattet, die kontinuierlich Betriebsdaten zu Netzspannung, Stromstärke und Leistung in Echtzeit erfassen. Diese Daten werden an die Netzleitstelle oder das Energiemanagementsystem übermittelt. Erkennt das System eine geringe Netzlast, sendet es ein Ladesignal an die Batterie; nähert sich die Netzlast hingegen einem Lastmaximum oder erreicht sie dieses, sendet es ein Entladesignal an die Batterie. Koordination und Optimierung: Als zentrale Steuereinheit des gesamten Lastspitzen- und Lasttiefenausgleichssystems koordiniert und optimiert das Netzende den Betrieb aller Komponenten auf Basis der erfassten netzweiten Betriebsdaten und der Statusinformationen der einzelnen Batteriespeicher sowie anderer Erzeugungsanlagen wie Photovoltaikanlagen. Beispielsweise verteilt das Netzende in Szenarien mit mehreren Batteriespeichern die Lade- und Entladevorgänge der einzelnen Batterien entsprechend ihrem Ladezustand, ihrer Lade- und Entladeeffizienz usw. Dies gewährleistet die Erreichung der netzweiten Ziele für Lastspitzenkappung und Lasttiefenausgleich bei gleichzeitig stabilem Netzbetrieb.

Einführung in das elektrische Funktionsdiagramm des Systems Dieses Bild stellt ein Schaltplan des elektrischen Systems für in das Stromnetz integrierte Energiespeicher. Die Hauptkomponenten und ihre Funktionen sind: AC-Bus : Dient als primärer Verbindungspunkt für die Stromverteilung und verbindet das Stromnetz, die Verbraucher und das Energiespeichersystem. Netzanschluss Das System ist an das Stromnetz angeschlossen und ermöglicht so den Energieaustausch zur Unterstützung verschiedener Anwendungen. Batterie Speichert Energie in Zeiten geringen Bedarfs und gibt Energie in Zeiten hohen Bedarfs ab, wodurch die Energienutzung optimiert wird. BMS (Batteriemanagementsystem) : Überwacht und steuert die Batterieleistung und gewährleistet so Sicherheit, Effizienz und Langlebigkeit. EMS (Energiemanagementsystem) : Steuert und optimiert den Betrieb des gesamten Energiespeichersystems und bietet intelligentes Management für Lastspitzenkappung, Lastlückenfüllung und Laststeuerung. AC/DC-Wandler : Ermöglicht die bidirektionale Energieumwandlung zwischen Wechselstrom aus dem Stromnetz und Gleichstrom für die Batterie. Kommunikationsschnittstellen (CAN/LAN/RS485) : Ermöglicht eine effiziente Kommunikation zwischen den Komponenten für Echtzeitüberwachung und -steuerung. Erweiterte Anwendungshinweise Dieses Energiespeichersystem integriert sich nahtlos in das Stromnetz und bietet ein breites Anwendungsspektrum in verschiedenen Szenarien: Gipfelabtragung und Talauffüllung : Indem die Batterie während der Schwachlastzeiten, wenn die Strompreise niedrig sind, aufgeladen und während der Spitzenlastzeiten entladen wird, hilft dieses System Unternehmen und Haushalten, die Energiekosten zu senken und die Einsparungen zu maximieren. Nachfrageseitige Reaktion : Das System reagiert aktiv auf Schwankungen im Netzbedarf und trägt zur Netzstabilität bei, indem es Energiespeicherung und -abgabe in Echtzeit anpasst. Dadurch wird der Bedarf an kostspieligen Netzausbauten reduziert und eine ausgeglichene Energieversorgung gefördert. Stromkosteneinsparungen : Durch intelligentes Energiemanagement minimiert das System die Abhängigkeit vom Stromnetz in Zeiten hoher Kosten und senkt so die Stromrechnung insgesamt. Dies ist besonders vorteilhaft für Nutzer mit gestaffelten oder zeitabhängigen Stromtarifen. Erhöhung der Transformatorkapazität : Durch die Bereitstellung zusätzlicher Leistung während der Bedarfsspitzen entlastet das System Transformatoren und Verteilungsnetze. Dies verlängert die Lebensdauer der Netzinfrastruktur und verringert die Wahrscheinlichkeit von Überlastungen oder Ausfällen. Verbesserte Stromqualität : Das System gleicht Spannungsschwankungen aus, reduziert Oberschwingungen und verbessert die Frequenzstabilität, wodurch eine reibungslose und zuverlässige Energieversorgung für empfindliche Geräte gewährleistet wird. Integration erneuerbarer Energien : In Kombination mit Solaranlagen oder Windkraftanlagen speichert das System überschüssige erneuerbare Energie zur späteren Nutzung und gewährleistet so die Energieverfügbarkeit auch in Zeiten geringer Erzeugung. Dadurch wird die Effizienz erneuerbarer Energiequellen maximiert. Notstromversorgung : Im Falle eines Stromausfalls kann das System eine unterbrechungsfreie Stromversorgung für kritische Verbraucher gewährleisten und so die Geschäftskontinuität und den Komfort der Haushalte sicherstellen. Netzunabhängigkeit : Für Regionen mit unzuverlässigen Stromnetzen kann das System eine teilweise oder vollständige Energieunabhängigkeit bieten, die Abhängigkeit von externer Stromversorgung verringern und Energiesicherheit gewährleisten. Umweltvorteile : Durch die Reduzierung von Spitzenenergiebedarfen und die Optimierung der Energieeffizienz trägt das System zur Verringerung der Treibhausgasemissionen bei und leistet somit einen Beitrag zu einer nachhaltigeren Zukunft. Industrielle Anwendungen : Dieses System eignet sich ideal für Fabriken oder Gewerbebetriebe mit schweren Maschinen, da es hohe Leistungslasten effizient bewältigt, die Betriebssicherheit erhöht und Energieverschwendung reduziert. Für weitere Informationen hinterlassen Sie einfach Ihre E-Mail-Adresse und Telefonnummer und fordern Sie ein Angebot an. Unser professionelles Technikerteam bietet Ihnen eine Komplettlösung für Ihre Energiespeicherung! Jetzt kostenloses Angebot anfordern!

Unabhängig davon, ob eine Photovoltaikanlage mit Gleichstromanschluss betrieben wird oder nicht, kann das Batteriespeichersystem (BESS) bei einem Netzausfall automatisch als Notstromversorgung für die Verbraucher fungieren. Die Verbraucher schalten sich jedoch ab, wenn Batterie und Solaranlage erschöpft sind und das Stromnetz ausfällt. Systembetriebslogik: Die Photovoltaikanlage versorgt zunächst die Verbraucher, überschüssiger Strom wird zum Laden der Batterie genutzt. Reicht die Photovoltaikanlage nicht aus, springt die Batterie ein. Sind Photovoltaikanlage und Batterie nicht ausreichend, wird die Stromversorgung durch das Stromnetz ergänzt. Fällt auch das Stromnetz aus, werden die Verbraucher abgeschaltet. Anwendungssteuerungslogik: Netzbetriebsmodus Die PV-Anlage versorgt zunächst die Verbraucher mit Strom; überschüssiger Strom wird zum Laden der Batterien verwendet. Sobald der Ladezustand (SOC) der Batterie einen bestimmten Wert überschreitet, unterbricht das Energiemanagementsystem (EMS) die weitere Stromzufuhr zur Batterie, und der überschüssige Strom wird in das öffentliche Stromnetz eingespeist. Wenn die PV-Anlage nicht ausreicht, decken sowohl das Stromnetz als auch die Batterien den Bedarf. Wenn keine Photovoltaik-Stromerzeugung stattfindet, werden die Verbraucher über Batterien und das Stromnetz versorgt. Wenn der Ladezustand (SOC) des Speichers unter einen bestimmten Wert fällt, verbietet das Energiemanagementsystem (EMS) die Batterieentladung, und das Stromnetz versorgt dann die Verbraucher. Inselbetriebsmodus Bei einem Ausfall der Netzstromversorgung schaltet sich das STS schnell ab und betätigt gleichzeitig einen Schalter im PCS, der in den Inselbetriebsmodus VF wechselt, wodurch ein nahtloser Übergang zwischen netzgekoppeltem und Inselbetrieb erreicht wird. Wenn genügend PV-Leistung vorhanden ist, versorgt die PV-Anlage zuerst die Verbraucher, die überschüssige Energie lädt die Batterie. Wenn der Ladezustand (SOC) des Energiespeichers den Schwellenwert überschreitet, begrenzt das Energiemanagementsystem (EMS) die PV-Leistung, um eine Überladung zu verhindern. Wenn die PV-Leistung nicht ausreicht, versorgen sowohl die PV-Anlage als auch die Batterien die Last gemeinsam. Wenn keine Photovoltaik-Stromerzeugung stattfindet, versorgen Batterien die Verbraucher. Wenn der Ladezustand (SOC) des Energiespeichers unter einen bestimmten Wert fällt und die Stromversorgung ausfällt, schaltet sich die Last ab. Sobald die Stromversorgung wiederhergestellt ist, schaltet das ATS automatisch wieder auf Netzstrom um.

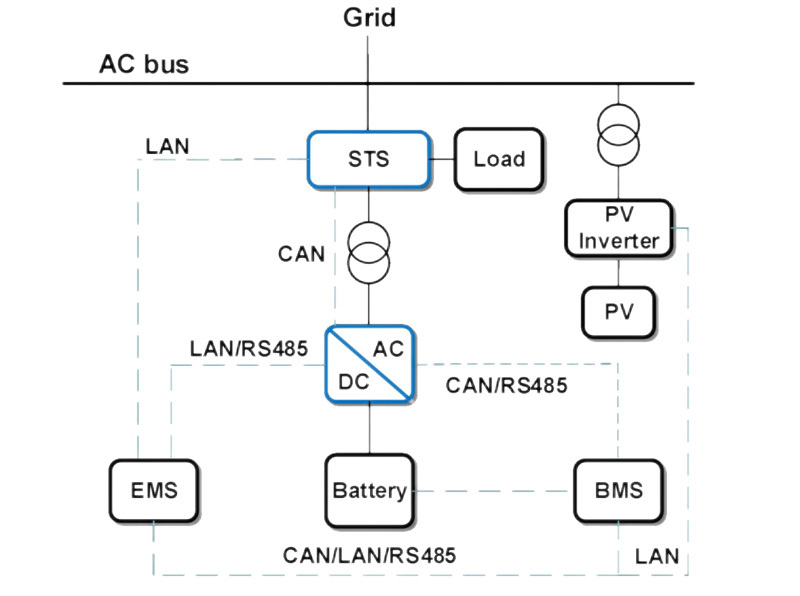

Einführung in das elektrische Funktionsdiagramm des Systems Dieses elektrische Funktionsdiagramm stellt ein hybrides Energiesystem dar, das Photovoltaik (PV) und Energiespeichersysteme (ESS) kombiniert und in das Stromnetz integriert ist, um ein Mikronetz zu bilden. Die Systemarchitektur und die wichtigsten Komponenten funktionieren wie folgt: AC-Bus : Die zentrale Schaltstelle für die Stromverteilung im Mikronetz, die alle wichtigen Komponenten miteinander verbindet, einschließlich PV-Wechselrichter, Batterie, Dieselgenerator und Verbraucher. STS (Statischer Transferschalter) : Ein Schlüsselgerät, das nahtlos zwischen verschiedenen Stromquellen (z. B. Dieselgenerator und PV+Speichersystem) umschaltet, um eine unterbrechungsfreie Stromversorgung zu gewährleisten. PV-Wechselrichter : Wandelt den von den Photovoltaikmodulen erzeugten Gleichstrom in Wechselstrom um, der von den Verbrauchern genutzt oder in den Wechselstrombus eingespeist wird. Batteriespeicher Speichert überschüssige Energie, die tagsüber von PV-Anlagen erzeugt wird, und liefert Strom in Zeiten geringer Solarstromerzeugung oder bei Spitzenbedarf. Netzanschluss Das System ist an das Stromnetz angeschlossen und ermöglicht so den Energieaustausch zur Unterstützung verschiedener Anwendungen. EMS (Energiemanagementsystem) : Optimiert den Betrieb des Mikronetzes durch Steuerung des Leistungsflusses zwischen PV-Anlage, Speicher und Dieselgenerator auf Basis von Bedarf und Energieverfügbarkeit. Kommunikationsschnittstellen (CAN/LAN/RS485) : Ermöglicht die Datenkommunikation zwischen den Komponenten und gewährleistet so einen koordinierten und effizienten Betrieb des Mikronetzes. Dieses Systemlayout ist wahrscheinlich für das Energiemanagement in Anlagen mit erneuerbaren Energien ausgelegt und gewährleistet einen effizienten Betrieb mit Solarenergie, Batteriespeichern und nahtloser Netzintegration. Das STS bietet zusätzliche Schutz- und Kontrollfunktionen für die Energieübertragung. Erweiterte Anwendungshinweise Photovoltaikanlagen sind als saubere und erneuerbare Energietechnologie von großer Bedeutung für eine nachhaltige Entwicklung, den Klimaschutz, den Umweltschutz und die Verbesserung der Energieversorgung. Allerdings sind sie witterungsabhängig und weisen intermittierende Eigenschaften auf. Daher werden Photovoltaikanlagen üblicherweise mit anderen Energieformen kombiniert. Das Photovoltaik-Energiespeichersystem ist ein solches System, das Photovoltaikenergie, Energiespeicherung und Netzanbindung umfassend nutzt. Es verbindet solare Photovoltaik-Kraftwerke mit Energiespeichern und dem Stromnetz und ermöglicht so die Sammlung, Speicherung und effiziente Nutzung von Solarenergie. Für weitere Informationen hinterlassen Sie einfach Ihre E-Mail-Adresse und Telefonnummer und fordern Sie ein Angebot an. Unser professionelles Technikerteam bietet Ihnen eine Komplettlösung für Ihre Energiespeicherung! Jetzt kostenloses Angebot anfordern!

Bei Betrieb mit AC- oder DC-gekoppelten PV-Anlagen kann das Batteriespeichersystem (BESS) bei Netzausfall automatisch als Notstromversorgung für die Verbraucher fungieren. Die dezentrale Erzeugung (DG) dient als sekundäre Notstromversorgung, wenn sowohl Batterie- als auch Solarenergie aufgebraucht sind. Systembetriebslogik: Die Photovoltaikanlage versorgt zunächst die Verbraucher, der Überschuss wird zum Laden der Batterie genutzt. Reicht die Photovoltaikanlage nicht aus, übernimmt die Batterie die Stromversorgung. Batterie Reichen die Energiespeicher nicht aus, wird der Netzstrom zusätzlich genutzt. Fällt auch der Netzstrom aus, kommen Dieselgeneratoren zur Stromversorgung zum Einsatz. Anwendungssteuerungslogik : Netzbetriebsmodus Der Energiespeicher ist im PQ-Modus an das Stromnetz angeschlossen, und es wird nur die Restleistung der Photovoltaikanlage geladen, nicht aber der Netzstrom. Die PV-Anlage versorgt zunächst die Verbraucher mit Strom; überschüssiger Strom wird zum Laden der Batterien verwendet. Sobald der Ladezustand (SOC) der Batterie einen bestimmten Wert überschreitet, unterbricht das Energiemanagementsystem (EMS) die weitere Stromzufuhr zur Batterie, begrenzt die PV-Leistung und verhindert die Einspeisung von PV-Strom ins Netz. Wenn p v Die Leistung reicht nicht aus, sowohl die p v und die Batterien versorgen gemeinsam die Last. Wenn die Photovoltaikanlage keinen Strom erzeugt, wird die Last gemeinsam über das Stromnetz und die Batterien versorgt. Wenn der Ladezustand (SOC) des Speichers unter einen bestimmten Wert fällt, unterbindet das Energiemanagementsystem (EMS) die Batterieentladung, und das Stromnetz versorgt die Verbraucher. Die Inselbetriebsmodus Bei einem Ausfall der Netzstromversorgung schaltet sich das STS schnell ab und betätigt gleichzeitig einen Schalter im PCS, der in den Inselbetriebsmodus VF wechselt, wodurch ein nahtloser Übergang zwischen netzgekoppeltem und Inselbetrieb erreicht wird. Wenn genügend PV-Leistung vorhanden ist, versorgt die PV-Anlage zuerst die Verbraucher, die überschüssige Energie lädt die Batterie. Wenn der Ladezustand (SOC) des Energiespeichers den Schwellenwert überschreitet, begrenzt das Energiemanagementsystem (EMS) die PV-Leistung, um eine Überladung zu verhindern. Wenn die PV-Leistung nicht ausreicht, versorgen sowohl die PV-Anlage als auch die Batterien die Last gemeinsam. Wenn keine Photovoltaik-Stromerzeugung stattfindet, versorgen Batterien die Verbraucher. Wenn der Ladezustand (SOC) des Energiespeichers unter einen bestimmten Wert fällt und die Netzstromversorgung ausfällt, startet das Energiemanagementsystem (EMS) über potentialfreie Kontakte den Dieselgenerator als Systemspannungsquelle, wobei das automatische Umschaltsystem (ATS) automatisch auf den Dieselgenerator umschaltet. Nach dem Anfahren des Dieselgenerators und der Wiederherstellung der Spannung auf der Netzseite des STS synchronisiert sich das Energiespeichersystem automatisch mit der Netzspannung und schließt den statischen Transferschalter des STS, um einen netzgekoppelten Betrieb zu erreichen. Sobald die Netzstromversorgung wiederhergestellt ist, schaltet die automatische Umschalteinrichtung (ATS) automatisch wieder auf Netzstrom um, und das Energiemanagementsystem (EMS) steuert die Abschaltung des Dieselgenerators über potentialfreie Kontakte.
